Conector MC4 BC03A (par hembra-macho); Conectores Solares; Conectores Fotovoltaicos; Conectores para Paneles Solares

Los conectores MC4 DC también llamados conectores solares/fotovoltaicos, se utilizan para suministrar corriente continua a una red de energía acoplando el conector y la red eléctrica al cable de entrada o al puerto DC. Estos conectores se instalan fácilmente sin necesidad de otras herramientas y también se pueden adaptar a otros conectores. Nuestros conectores fotovoltaicos BC03A que vienen en par hembra-macho utilizan plásticos de ingeniería para un mayor rendimiento y excelente durabilidad. Todos nuestros productos tienen certificación TUV y CSA que garantizan su alta calidad.

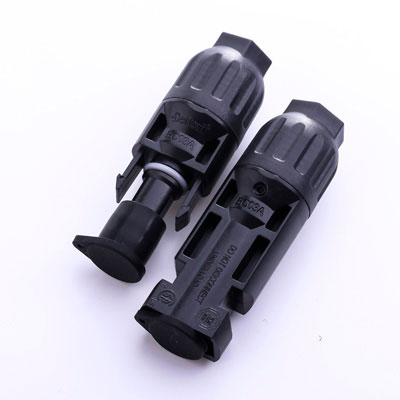

  • Conector MC4 BC03A (par hembra-macho)
  • Conector MC4 BC03A (par hembra-macho)
  • Tensión nominal:1000V
  • Corriente nominal:30A
  • Resistencia de contacto: ≤0.5mΩ
  • Resistencia mecánica: ≥250 veces
  • Índice de protección: IP67(1M，1H)
  • Grado de inflamabilidad: UL94-V0
  • Calibre del cable aplicable: 2.5/4.0/6.0mm2
  • Diámetro externo del cable (OD): 5-6.8mm
Modelo: BC03A-M-C24/BC03A-F-C24
Tipo de conector Macho y hembra
Tipo de conexión crimpada recta
Parámetros técnicos

General

Corriente nominal 30A
Tensión nominal 1000V DC(TUV), 600/1000V DC(CSA)
Resistencia de contacto ≤0.5mΩ
Resistencia de aislamiento ≧400MΩ
Resistencia de tensión de impacto de referencia 6000V
Categoría de sobretensión Ⅲ
Grado de contaminación 2
Índice de protección IP67 (adaptada)
Grado de inflamabilidad UL94-V0
Grado de protección IEC Ⅱ
Temperatura nominal -40℃~+85℃

Datos de conexión

Cantidad de contactos 01 Pin
Calibre de cable aplicable 2.5/4.0/6.0mm² o 14/12/10AWG
Diámetro externo del cable 5~6.8mm

Material

Material de la carcasa PC (policarbonato)
Material de contacto Cobre rojo (perforado)/ aleación de cobre-zinc (cortado)
Superficie de contacto Estañado/enchapado en plata
Junta de estanqueidad Silicio

Normas

EN 6285: 2014 Homologación según IEC
UL6703 Pruebas y requerimientos de seguridad - EE.UU y Canadá
Conforme normas RoHS Si

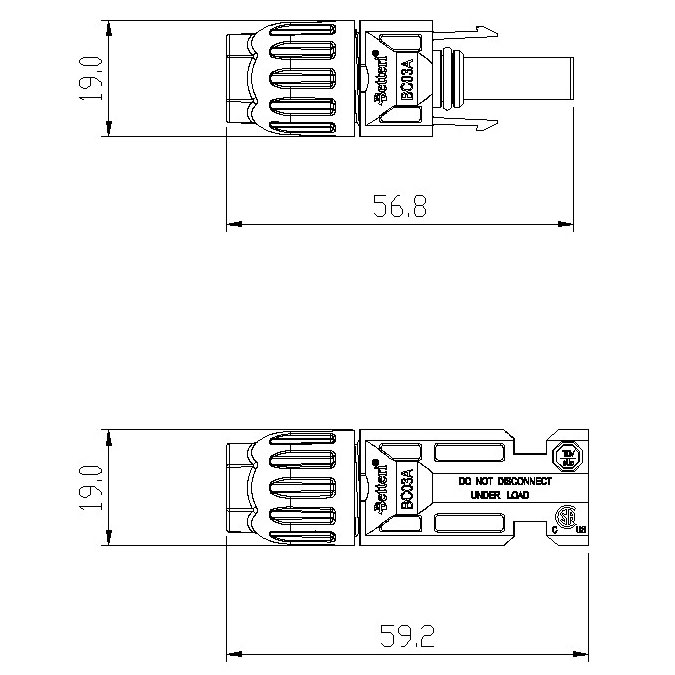

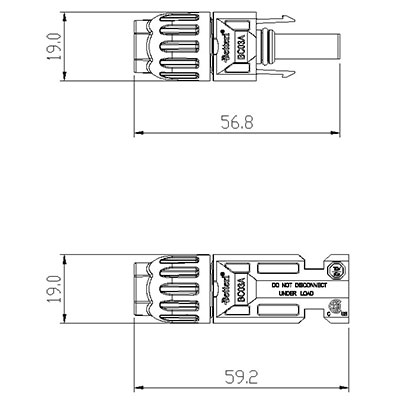

Medidas

Largo 56.8mm (macho), 59.2mm (hembra)
Ancho 19.0mm
Alto 19.0mm
Peso 7.60g (macho), 9.53g (hembra)

Betteri fabrica y distribuye conectores y accesorios completamente certificados para todo tipo de sistemas fotovoltaicos. Tenemos una amplia experiencia en el área de componentes electrónicos para sistemas solares. Nuestro servicio integral incluye brindar las mejores soluciones y productos para ayudarlo a completar el trabajo de los sistemas de interconexión fotovoltaica.
