Conector MC4 BC03D (par hembra-macho); Conectores Solares; Conectores Fotovoltaicos; Conectores para Paneles Solares

Los conectores MC4 BC03D, también llamados conectores solares/fotovoltaicos, de corriente continua que vienen en par hembra-macho se utilizan para conectar paneles solares, inversores o cajas de derivación. Estos conectores fotovoltaicos se deben instalar con diferentes herramientas para colocar y quitar los tornillos. Nuestros conectores poseen una excelente resistencia a la luz UV, a la niebla salina, a las altas temperaturas, a la vibración, y a los choques, y ofrecen un rendimiento de sellado óptimo que les garantiza un alto índice de protección. Asimismo, cada conector cuenta con certificación TUV que garantiza su calidad y fiabilidad.

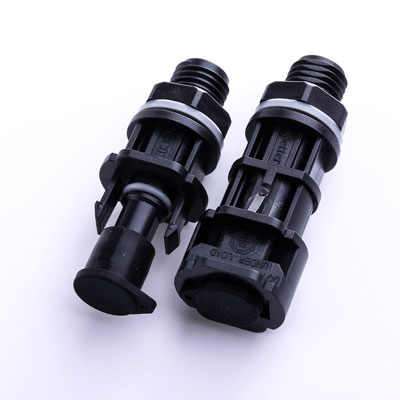

  • Conector MC4 BC03D (par hembra-macho)
  • Conector MC4 BC03D (par hembra-macho)
  • Índice de protección: IP67(1M，1H)
  • Voltaje nominal:1500V DC TUV
  • Corriente nominal:30A
  • Resistencia de contacto: ≤0.5mΩ
  • Índice de inflamabilidad: UL94-V0
  • Calibre del cable aplicable: 2.5/4.0/6.0mm2
  • Diámetro externo del cable (OD): 5-6.8mm
  • Sistema de bloqueo: enclavamiento
Modelo: BC03D-M-D17
Tipo de conector Macho
Tipo de conexión Crimpada recta
Rosca métrica fija M12
Tamaño del panel del disyuntor Φ12.3+0.2/0
Largo del cuerpo del tornillo 17mm
Parámetros técnicos

General

Corriente nominal 30A
Tensión nominal 1500V DC(TUV)
Resistencia de contacto ≤0.5mΩ
Resistencia de aislamiento ≧400MΩ
Resistencia de tensión de impacto de referencia 8000V
Categoría de sobretensión Ⅲ
Grado de contaminación 2
Índice de protección IP67 (adaptado)
Grado de inflamabilidad UL94-V0
Grado de protección IEC Ⅱ
Temperatura nominal -40℃~+85℃

Datos de conexión

Cantidad de contacto 01 Pin
Calibre del cable aplicable 2.5/4.0/6.0mm² o 14/12/10AWG
Diámetro externo del cable 5~6.8mm

Material

Material de la carcasa PC (policarbonato)
Material de contacto Cobre rojo (perforado)/ aleación de cobre-zinc (cortado)
Superficie de contacto Estañado/enchapado en plata
Junta de estanqueidad Silicio

Normas

EN 6285: 2014 Homologación según IEC
Conforme a las normas RoHS Si

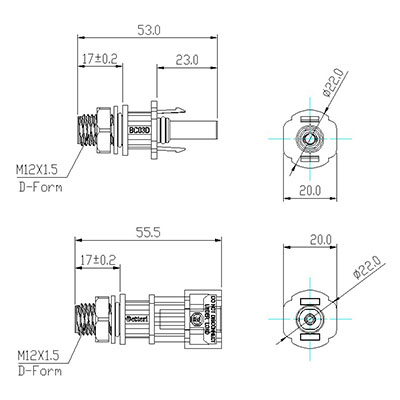

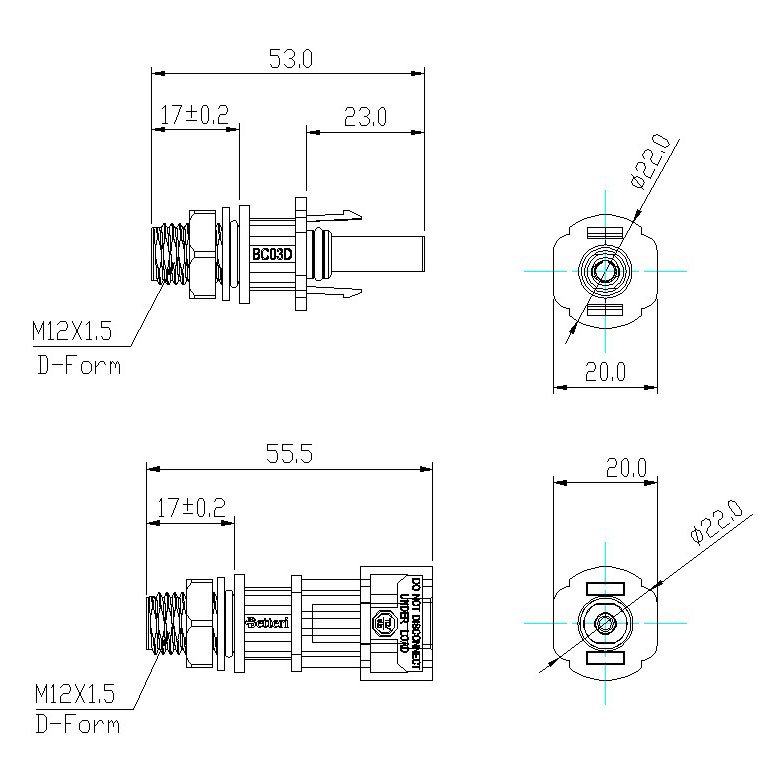

Medidas

Largo 53mm
Ancho 22.0mm
Alto 20.0mm
Peso 5.1g
Modelo: BC03D-F-D17
Género del conector Hembra
Tipo de conexión Crimpada recta
Rosca métrica fija M12
Tamaño del panel del disyuntor Φ12.3+0.2/0
Largo del cuerpo del tornillo 17mm

General

Corriente nominal 40A
Tensión nominal 1500V DC(TUV)
Resistencia de contacto ≤0.5mΩ
Resistencia de aislamiento ≧400MΩ
Resistencia de tensión de impacto de referencia 8000V
Categoría de sobretensión Ⅲ
Grado de contaminación 2
Índice de protección IP67(adaptado)
Grado de inflamabilidad UL94-V0
Grado de protección IEC Ⅱ
Temperatura nominal -40℃~+85℃

Datos de conexión

Cantidad de contactos 01 Pin
Calibre del cable aplicable 2.5/4.0/6.0mm² o 14/12/10AWG
Diámetro externo del cable 5~6.8mm

Material

Material de la carcasa PC (policarbonato)
Material de contacto Cobre rojo (perforado)/ aleación de cobre-zinc (cortado)
Superficie de contacto Estañado/enchapado en plata
Junta de estanqueidad Silicio

Normas

EN 6285: 2014 Homologación según IEC
Conforme a las normas RoHS Si

Medidas

Largo 55.5mm
Ancho 22.0mm
Alto 20.0mm
Peso 8.3g

Betteri fabrica y distribuye conectores y accesorios completamente certificados para todo tipo de sistemas fotovoltaicos. Tenemos una amplia experiencia en el área de componentes electrónicos para sistemas solares. Nuestro servicio integral incluye brindar las mejores soluciones y productos para ayudarlo a completar el trabajo de los sistemas de interconexión fotovoltaica.
