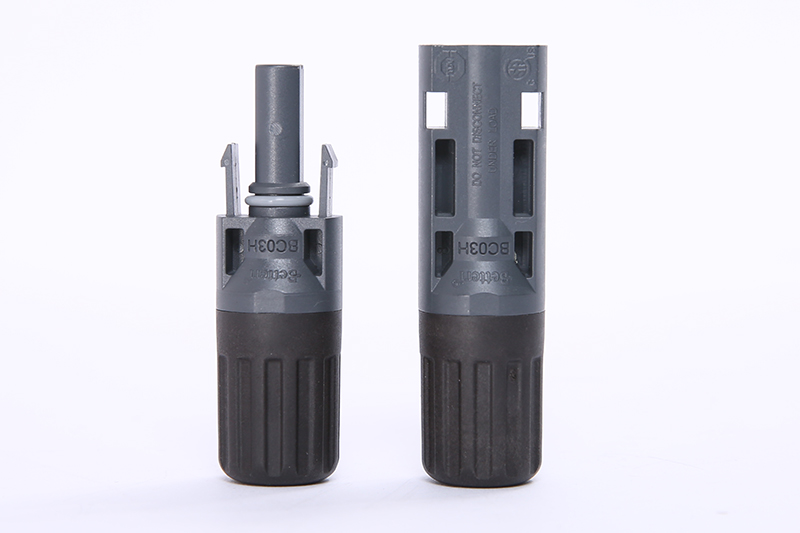

Conector fotovoltaico BC03H (acoplador de cable hembra y macho)

Conector fotovoltaico BC03H (acoplador de cable hembra y macho)

Diseñado para sistemas fotovoltaicos terrestres, este acoplador de cable fotovoltaico simplifica la conexión entre inversores y conjuntos de componentes. Su instalación es rápida y sencilla, eliminando la necesidad de herramientas especiales. Estos conectores son altamente compatibles y se emparejan fácilmente con opciones ampliamente utilizadas como los conectores MC4. Construidos con plástico de ingeniería de primera calidad, garantizan un rendimiento fiable y una mayor durabilidad. Cada conector se somete a rigurosas pruebas y ha recibido las certificaciones TUV y CSA, lo que refleja su calidad y estabilidad superiores.

Consulta
Parámetros técnicos
Conector fotovoltaico BC03H (acoplador de cable hembra y macho)

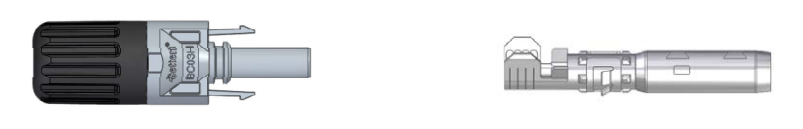

Acoplador macho BC03H

Conector fotovoltaico BC03H (acoplador de cable hembra y macho)

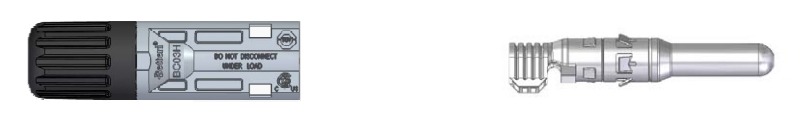

Acoplador hembra BC03H

General

Corriente nominal 30A(TUV), 35A(CSA)
Voltaje nominal 1100V DC(TUV, CSA)
Resistencia de contacto ≤0.5mΩ
Resistencia de aislamiento ≧400MΩ
Voltaje nominal soportado a impulsos 6000V
Categoría de sobretensión Ⅲ
Grado de contaminación 2
Clasificación de impermeabilidad IP67(adaptada)
Grado de inflamabilidad UL94-V0
Índice de protección IEC Ⅱ
Temperatura nominal -40℃~+85℃
Temperatura máxima de funcionamiento 115℃

Datos de conexión

Número de contactos 1 Pin
Calibre de cable aplicable 2.5/4.0/6.0mm² o 14/12 AWG
Diámetro exterior del cable 5~6.8mm

Material

Material de la carcasa PC, PA66
Material de contacto Cobre rojo (punzonado) / aleación de CuZn (corte)
Superficie de contacto Estañado/Plateado
Junta de sellado Silicona

Normas

EN 6285: 2014 IEC - Requisitos y pruebas de seguridad
UL6703 EE.UU. y Canadá - Requisitos y pruebas de seguridad
Conforme a las normas RoHS Sí

Medidas

Longitud 56.8mm(macho), 59.2mm(hembra)
Ancho 19.0mm
Alto 19.0mm
Peso 7.60g(macho), 9.53g(hembra)

Betteri fabrica y distribuye conectores y accesorios completamente certificados para todo tipo de sistemas fotovoltaicos. Tenemos una amplia experiencia en el área de componentes electrónicos para sistemas solares. Nuestro servicio integral incluye brindar las mejores soluciones y productos para ayudarlo a completar el trabajo de los sistemas de interconexión fotovoltaica.
