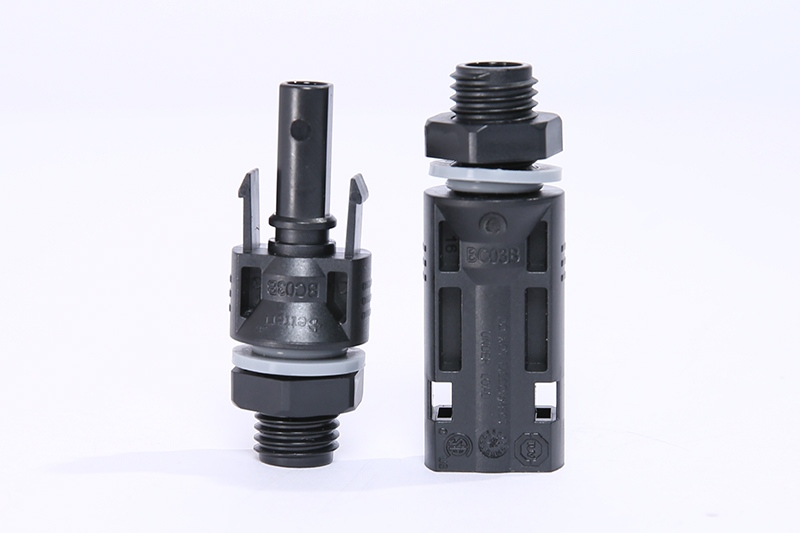

Conector fotovoltaico BC03B-ES (acoplador de cable hembra y macho)

Conector fotovoltaico BC03B-ES (acoplador de cable hembra y macho)

Diseñado para conectar inversores, paneles fotovoltaicos y sistemas solares, este conector fotovoltaico garantiza una experiencia sencilla y fácil de usar durante la instalación y el mantenimiento. Su diseño resistente al fuego y su grado de impermeabilidad IP67 lo convierten en una opción fiable para diversas aplicaciones solares. La compatibilidad con los conectores MC4 añade flexibilidad, lo que permite una integración perfecta en diferentes configuraciones.

Consulta
Parámetros técnicos

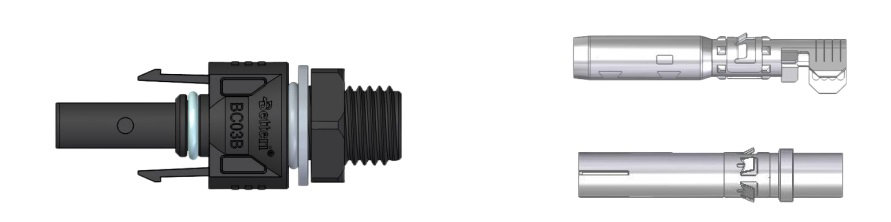

Conector fotovoltaico BC03H (acoplador de cable hembra y macho)

Acoplador hembra BC03B-ES

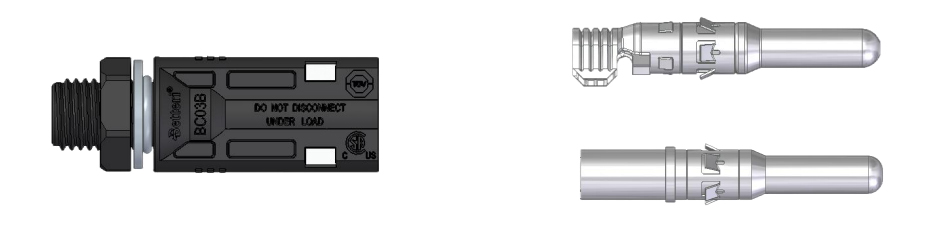

Conector fotovoltaico BC03H (acoplador de cable hembra y macho)

Acoplador macho BC03B-ES

General

Corriente nominal 30A(TUV), 40A(CSA)
Voltaje nominal 1000V DC(TUV), 600/1000V DC(CSA)
Resistencia de contacto ≤0.5mΩ
Resistencia de aislamiento ≧400MΩ
Voltaje nominal soportado a impulsos 6000V
Categoría de sobretensión Ⅲ
Grado de contaminación 2
Clasificación de impermeabilidad IP67(adaptada)
Grado de inflamabilidad UL94-V0
IEC Índice de protección Ⅱ
Temperatura nominal -40℃~+85℃
Temperatura máxima de funcionamiento 115℃

Categoría

Tipo del conector Macho y hembra
Ensamblaje de la carcasa trasera Crimpado recto
Métrica de rosca fija M12
Tamaño del recorte del panel ⌀12.5+0.2/0
Longitud del cuerpo del tornillo 17mm

Datos de conexión

Número de contactos 1 Pin
Calibre de cable aplicable 2.5/4.0/6.0mm² o 14/12/10AWG
Diámetro exterior del cable 4.8~7.8mm

Material

Material de la carcasa PC(Polycarbonate)
Material de contacto Cobre rojo (punzonado) / aleación de CuZn (corte)
Superficie de contacto Estañado/Plateado
Junta de sellado Silicona

Normas

EN 6285: 2014 IEC - Requisitos y pruebas de seguridad
UL6703 EE.UU. y Canadá - Requisitos y pruebas de seguridad
Conforme a las normas RoHS Sí

Medidas

Longitud 52.0mm(macho), 54.5mm(hembra)
Ancho 19.0mm
Alto 19.0mm
Peso 5g(macho), 7g(hembra)

Betteri fabrica y distribuye conectores y accesorios completamente certificados para todo tipo de sistemas fotovoltaicos. Tenemos una amplia experiencia en el área de componentes electrónicos para sistemas solares. Nuestro servicio integral incluye brindar las mejores soluciones y productos para ayudarlo a completar el trabajo de los sistemas de interconexión fotovoltaica.
