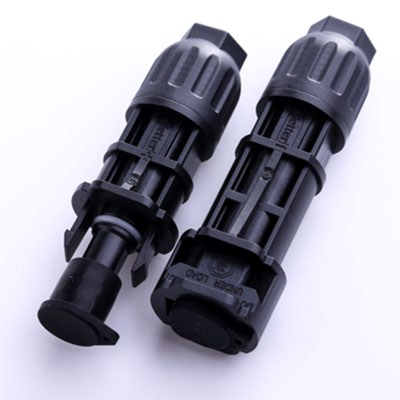

Conector MC4 BC03C (par hembra-macho); Conectores Solares; Conectores Fotovoltaicos; Conectores para Paneles Solares
Los conectores MC4 BC03C, también llamados conectores solares/fotovoltaicos, de corriente continua que vienen en par hembra-macho se utilizan para conectar paneles solares, inversores o cajas de derivación. Estos conectores fotovoltaicos son altamente resistentes a la luz UV, a la niebla salina, a las altas temperaturas, a la vibración y a los choques eléctricos, y además tienen una estructura muy bien sellada que les proporciona un alto IP. Estos conectores cuentan con certificación TUV que garantiza su rendimiento.
- Índice de protección: IP67(1M，1H)
- Tensión nomial:1500V DC TUV
- Corriente nominal:30A
- Resistencia de contacto: ≤0.5mΩ
- Índice de inflamabilidad: UL94-V0
- Calibre del cable aplicable: 2.5/4.0/6.0mm2
- Diámetro del cable exterior (OD): 5-6.8mm
- Sistema de bloqueo: enclavamiento
| Tipo de conector | Macho |
| Tipo de conexión | Crimpada recta |
General
| Corriente nominal | 40A |
| Tensión nominal | 1500V DC(TUV) |
| Resistencia de contacto | ≤0.5mΩ |
| Resistencia de aislamiento | ≧400MΩ |
| Resistencia de tensión de impacto de referencia | 8000V |
| Categoría de sobretensión | Ⅲ |
| Grado de contaminación | 2 |
| Índice de protección | IP67 (adaptado) |
| Grado de inflamabilidad | UL94-V0 |
| Grado de protección IEC | Ⅱ |
| Temperatura nominal | -40℃~+85℃ |
Datos de conexión
| Cantidad de contactos | 01 Pin |
| Calibre de cable aplicable | 2.5/4.0/6.0mm² o 14/12/10AWG |
| Diámetro externo del cable | 5~6.8mm |
Material
| Material de la carcasa | PC (policarbonato) |
| Material de contacto | Cobre rojo (perforado)/ aleación de cobre-zinc (cortado) |
| Superficie de contacto | Estañado/enchapado en plata |
| Junta de estanqueidad | Silicio |
Normas
| EN 62852: 2014 | Homologación según IEC |
| Conforme a las normas RoHS | Si |

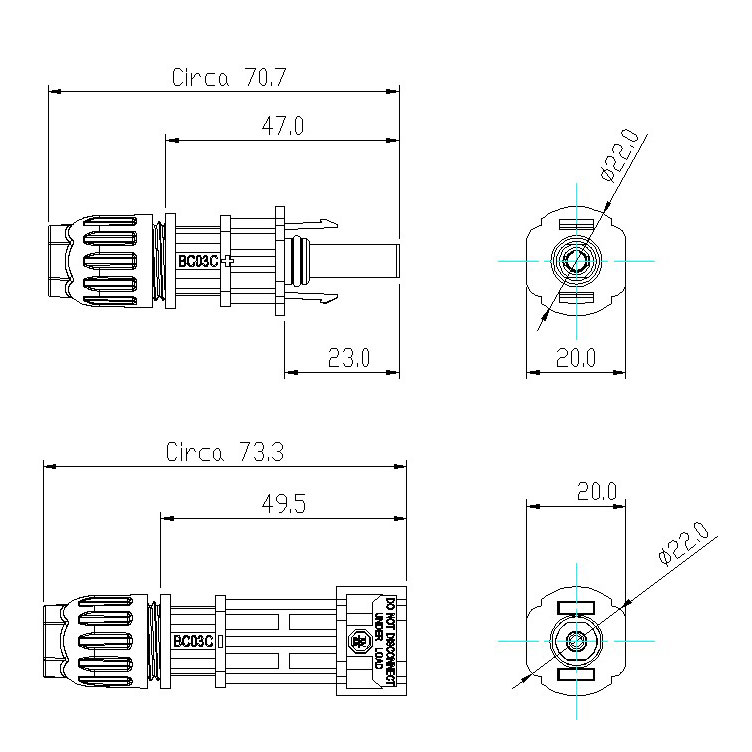

Medidas
| Largo | 70mm |
| Ancho | 22.0mm |
| Alto | 20.0mm |
| Peso | 12.7g |
| Tipo de conector | Hembra |
| Tipo de conexión | Crimpada recta |
General
| Corriente nominal | 40A |
| Tensión nominal | 1500V DC(TUV) |
| Resistencia de contacto | ≤0.5mΩ |
| Resistencia de aislamiento | ≧400MΩ |
| Resistencia de tensión de impacto de referencia | 8000V |
| Categoría de sobretensión | Ⅲ |
| Grado de contaminación | 2 |
| Índice de protección | IP67 (adaptado) |
| Grado de inflamabilidad | UL94-V0 |
| Grado de protección IEC | Ⅱ |
| Temperatura nominal | -40℃~+85℃ |
Datos de conexión
| Cantidad de contactos | 01 Pin |
| Calibre del cable aplicable | 2.5/4.0/6.0mm² o 14/12/10AWG |
| Diámetro externo del cable | 5~6.8mm |
Material
| Material de la carcasa | PC (policarbonato) |
| Material de contacto | Cobre rojo (perforado)/ aleación de cobre-zinc (cortado) |
| Superficie de contacto | Estañado/enchapado en plata |
| Junta de estanqueidad | Silicio |
Normas
| EN 62852: 2014 | Homologación según IEC |
| Conforme a las normas RoHS | Si |
Medidas
| Largo | 73.2mm |
| Ancho | 22.0mm |
| Alto | 20.0mm |
| Peso | 13g |
