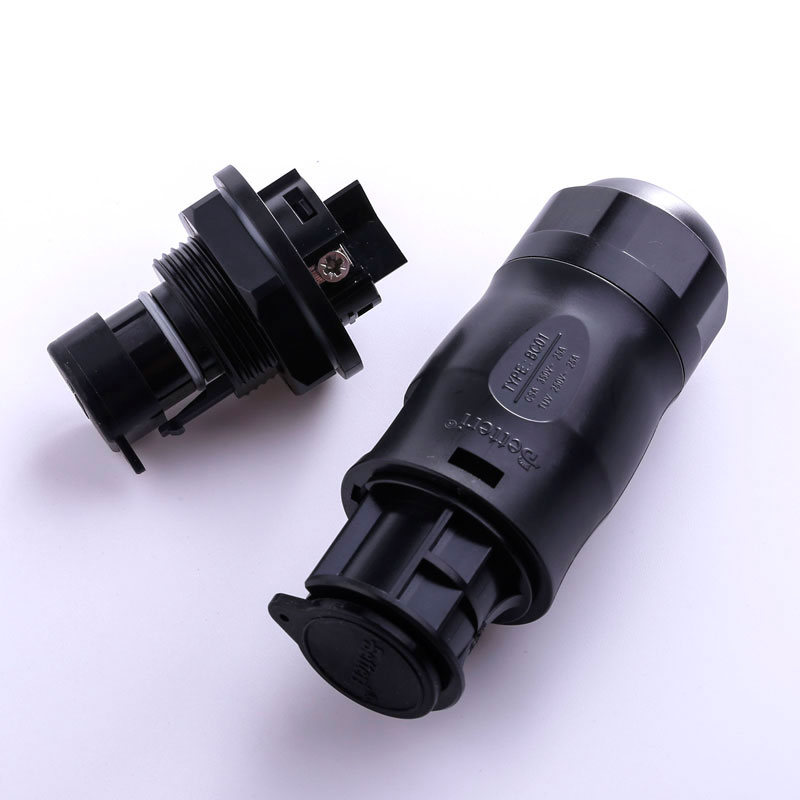

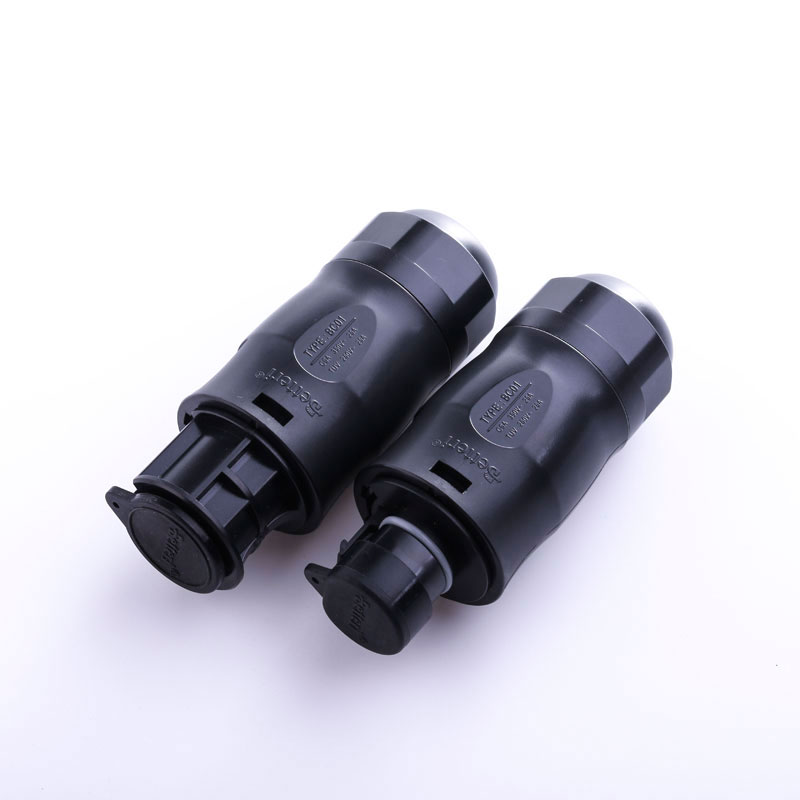

- Conector MC4 circular BC01 (3-pin)
Conector MC4 circular BC01 (3-pin); Conectores Solares; Conectores Fotovoltaicos; Conectores para Paneles Solares
Nuestros conectores MC4 circulares DC, también conocidos como conectores solares/fotovoltaicos, se utilizan para conectar paneles solares, inversores o cajas de derivación. Estos conectores se instalan con diferentes herramientas para colocar y quitar los tornillos. Todos nuestros conectores MC4 circulares poseen excelente resistencia a la luz UV, a la niebla salina, a las altas temperaturas, a la vibración, y a los choques, y ofrecen un rendimiento de sellado óptimo que les garantiza un alto índice de protección. Asimismo, cada conector cuenta con certificación TUV que garantiza su calidad y fiabilidad.
- Rango de potencia: 1000w-5000w, monofásica
- rango de tensión: 250v/350V AC (CSA) 250V AC (TUV)
- Corriente nominal: 25A (4mm2), corriente máxima: 30A(4mm2)
- Núcleos del electrodo: 2+PE
- Índice de protección: IP68(1.5m,24h)
- Calibre del cable aplicable: 2.5/4.0mm2
- Diámetro externo del cable (OD): 10-13mm
BC01(CC2)
- Art. Cod.(TUV, CSA 250A): BC01-3M22-15
- Art. Cod.(CSA 350A): BC01-3F22-15
- Cantidad por pack: 10 piezas
Parámetros técnicos
General
| Cantidad de contactos | 2+PE |
| Corriente nominal | 25A (con cable de 4mm²) |
| Tensión nominal | TUV: 250V AV CSA:250/350V AV |
| Resistencia de contacto | ≤1mΩ |
| Resistencia de tensión de impacto de referencia | 4000V AC |
| Categoría de sobretensión | Ⅲ |
| Grado de contaminación | 2 (adaptado) |
| Índice de protección | IP68 (1.5m,24h) |
| Fuerza de inserción y de tracción | 10~50N |
| Grado de inflamabilidad | UL94-V0 |
| Grado de protección IEC | Ⅱ |
| Temperatura nominal | -40℃~+85℃ |
Datos de conexión
| Calibre de cable aplicable | 2.5/4.0mm² o 14/12/10AWG |
| Diámetro externo del cable | 10~13mm |
| Sistema de bloqueo | Bayoneta |
Modelo
| Tipo de conector | Macho |
| Conexión del cableado | Por tornillo |
Material
| Carcasa y material dieléctrico | PPO (óxido de polietileno) |
| Material de contacto | Aleación de alum-zinc (cortado) |
| Superficie de contacto | Enchapada en plata |
| Junta de estanqueidad | Silicio |
Normas
| EN 61535:2012 PPP 59015A:2013 | Homologación según IEC y VED |
| UL6703A | Pruebas y requerimientos de seguridad - EE.UU y Canadá |
| Conforme a las normas RoHS | Si |

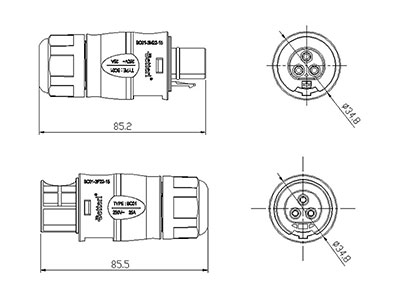

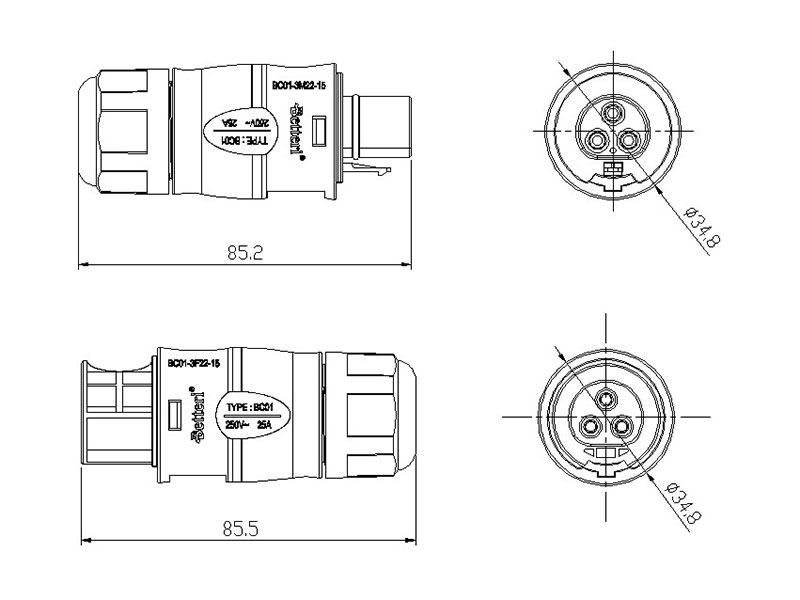

Medidas
| Largo | 85.5mm |
| Ancho | 35.0mm |
| Alto | 35.0mm |
| Peso | 49.48g |
BC01-3F22-15
- Art. Cod.(TUV, CSA 250A): BC01-3F22-15
- Art. Cod.(CSA 350A): BC01-3F22-15
- Cantidad por pack: 10 piezas
General
| Cantidad de contactos | 2+PE |
| Corriente nominal | 25A (con cable de 4mm²) |
| Tensión nominal | TUV: 250V AV CSA:250/350V AV |
| Resistencia de contacto | ≤1mΩ |
| Resistencia de tensión de impacto de referencia | 4000V AC |
| Categoría de sobretensión | Ⅲ |
| Grado de contaminación | 2 (adaptada) |
| Índice de protección | IP68(1.5m, 24h) |
| Fuerza de inserción y de tracción | 10~50N |
| Grado de inflamabilidad | UL94-V0 |
| Grado de protección IEC | Ⅱ |
| Temperatura nominal | -40℃~+85℃ |
Datos de conexión
| Calibre de cable aplicable | 2.5/4.0mm² o 14/12/10AWG |
| Diámetro externo del cable | 10~13mm |
| Sistema de bloqueo | Bayoneta |
Modelo
| Tipo de conector | Hembra |
| Conexión del cableado | Por tornillo |
Material
| Carcasa y material dieléctrico | PPO(óxido de polipropileno) |
| Material de contacto | Aleación de cobre-zinc (cortado) |
| Superficie de contacto | Enchapado en plata |
| Junta de estanqueidad | Silicio |
Normas
| EN 61535:2012 PPP 59015A:2013 | Homologación según IEC y VED |
| UL6703A | Pruebas y requerimientos de seguridad - EE.UU y Canadá |
| Conforme a las normas RoHS | Yes |
Medidas
| Largo | 85.5mm |
| Ancho | 35.0mm |
| Alto | 35.0mm |
| Peso | 50.96g |
BC01(FC2)
- Art. Cod.(TUV, CSA 250A): BC01-3M22-05
- Art. Cod.(CSA 350A): BC01-3F22-15
- Cantidad por pack: 10 piezas
Parámetros técnicos
General
| Cantidad de contactos | 2+PE |
| Corriente nominal | 25A (con cable de 4mm²) |
| Tensión nominal | TUV: 250V AV CSA:250/350V AV |
| Resistencia de contacto | ≤1mΩ |
| Resistencia de tensión de impacto de referencia | 4000V AC |
| Categoría de sobretensión | Ⅲ |
| Grado de contaminación | 2 (adaptada) |
| Índice de protección | IP68(1.5m, 24h) |
| Fuerza de inserción y de tracción | 10~50N |
| Grado de inflamabilidad | UL94-V0 |
| Grado de protección IEC | Ⅱ |
| Temperatura nominal | -40℃~+85℃ |
Datos de conexión
| Calibre de cable aplicable | 2.5/4.0mm² o 14/12AWG |
| Diámetro externo del cable | 10~13mm |
| Sistema de bloqueo | Bayoneta |
Modelo
| Tipo de conector | Macho |
| Conexión del cableado | Por tornillo |
| Rosca métrica fija | M25 |
| Tamaño del panel del disyuntor | Φ25.5+0.2/0 |
Material
| Carcasa y material dieléctrico | PPO(óxido de polipropileno) |
| Material de contacto | Aleación de cobre-zinc (cortado) |
| Superficie de contacto | Enchapado en plata |
| Junta de estanqueidad | Silicio |
Normas
| EN 61535:2012 PPP 59015A:2013 | Homologación según IEC y VED |
| UL6703A | Pruebas y requerimientos de seguridad - EE.UU y Canadá |
| Conforme a las normas | Si |

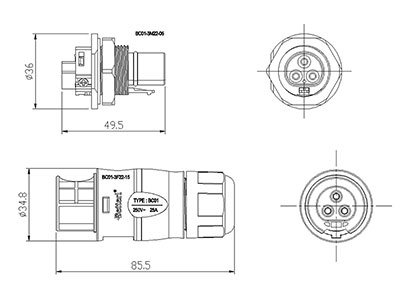

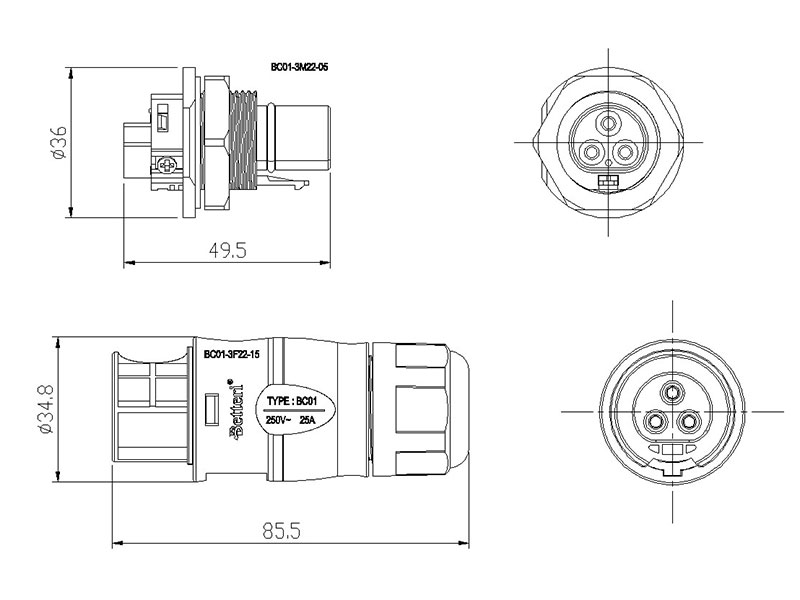

Medidas
| Largo | 50.0mm |
| Ancho | 36.0mm |
| Alto | 36.0mm |
| Peso | 26.08g |
- Art. Cod.(TUV,CSA 250A): BC01-3F22-15
- Art. Cod.(CSA 350A): BC01-3F32-15
- Cantidad por pack: 10 piezas
Parámetros técnicos
General
| Cantidad de contactos | 2+PE |
| Corriente nominal | 25A (con cable de 4mm²) |
| Tensión nominal | TUV: 250V AV CSA:250/350V AV |
| Resistencia de contacto | ≤1mΩ |
| Resistencia de tensión de impacto de referencia | 4000V AC |
| Categoría de sobretensión | Ⅲ |
| Grado de contaminación | 2 (adaptada) |
| Índice de protección | IP68(1.5m, 24h) |
| Fuerza de inserción y de retirada | 10~50N |
| Grado de inflamabilidad | UL94-V0 |
| Grado de protección IEC | Ⅱ |
| Temperatura nominal | -40℃~+85℃ |
Datos de conexión
| Calibre de cable aplicable | 2.5/4.0mm² o 14/12AWG |
| Diámetro externo del cable | 10~13mm |
| Sistema de bloqueo | Bayoneta |
Modelo
| Tipo de conector | Hembra |
| Conexión cableado | Por tornillo |
Material
| Carcasa y material dieléctrico | PPO(óxido de polipropileno) |
| Material de contacto | Aleación de cobre-zinc (cortado) |
| Superficie de contacto | Enchapado en plata |
| Junta de estanqueidad | Silicio |
Normas
| EN 61535:2012 PPP 59015A:2013 | Homologación según IEC y VED |
| UL6703A | Pruebas y requerimientos de seguridad - EE.UU y Canadá |
| Conforme a las normas RoHS | Si |
Medidas
| Largo | 85.5mm |
| Ancho | 35.0mm |
| Alto | 35.0mm |
| Peso | 50.96g |

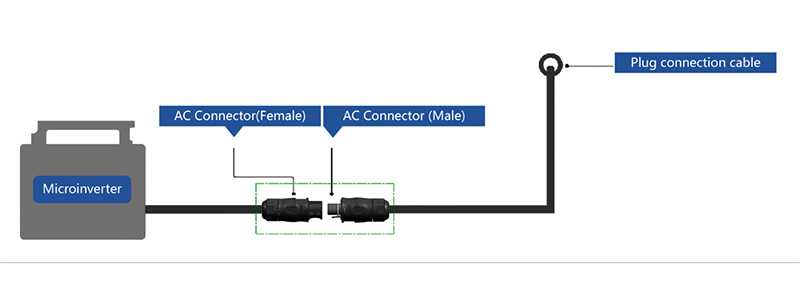

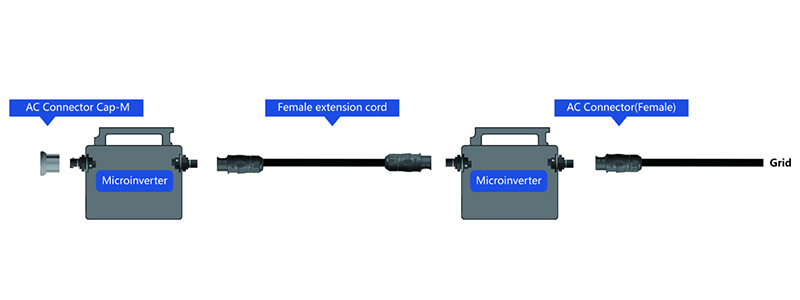

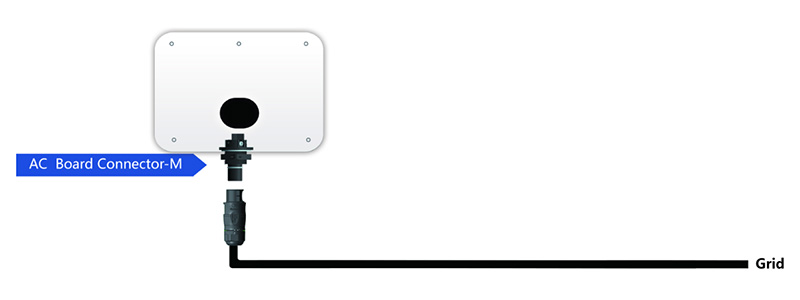

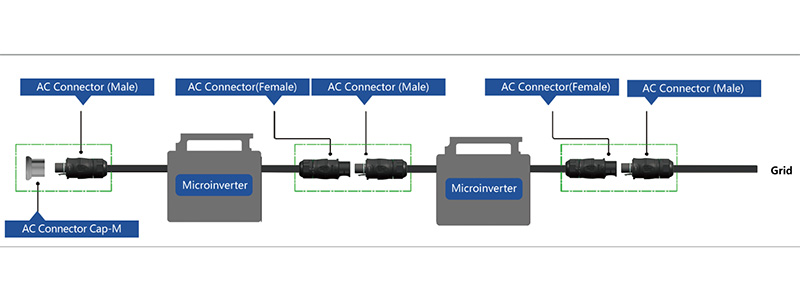

Métodos de cableado
Betteri fabrica y distribuye conectores y accesorios completamente certificados para todo tipo de sistemas fotovoltaicos. Tenemos una amplia experiencia en el área de componentes electrónicos para sistemas solares. Nuestro servicio integral incluye brindar las mejores soluciones y productos para ayudarlo a completar el trabajo de los sistemas de interconexión fotovoltaica.
-
