    Estos conectores MC4 AC se utilizan para conectar micro-inversores y el cable bus. Nuestros conectores MC4 circulares modelo BC05 para micro-inversor están hechos con plástico de ingeniería PPO/PC y ofrecen un excelente rendimiento de sellado que les proporciona un alto índice de protección, garantizando su confiabilidad y rendimiento. Asimismo, estos conectores fotovoltaicos resisten la luz UV, la niebla salina, altas temperaturas, la vibración y el choque eléctrico.

    • Especificación del cable principal: 300V, 40A (10AWG)
    • Especificación del cable de ramificación: 300V, 12A (16AWG)
    • Color: Negro
    • Certificados:

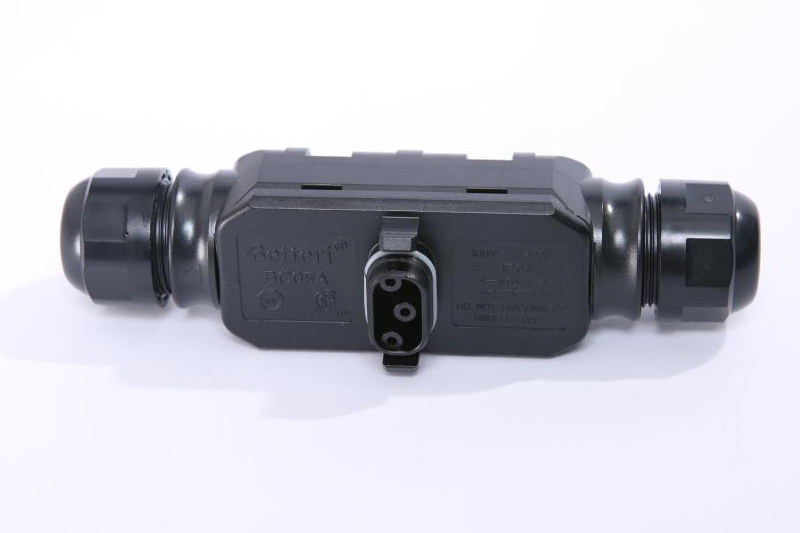

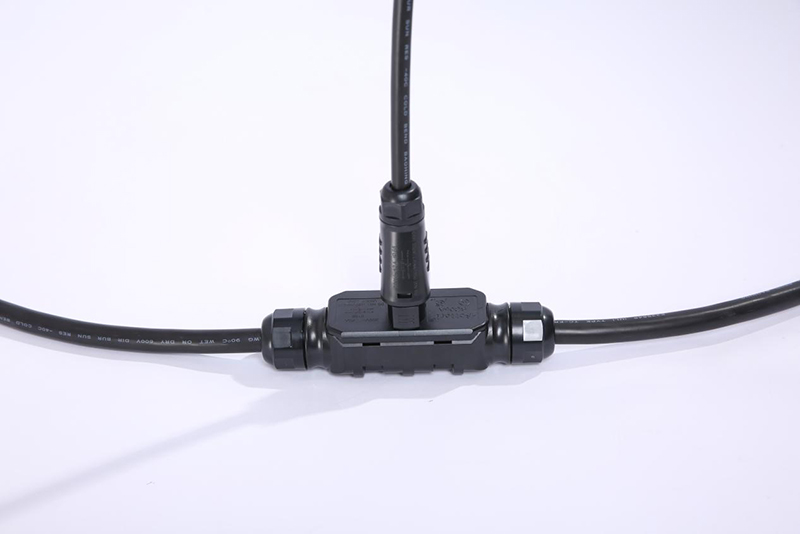

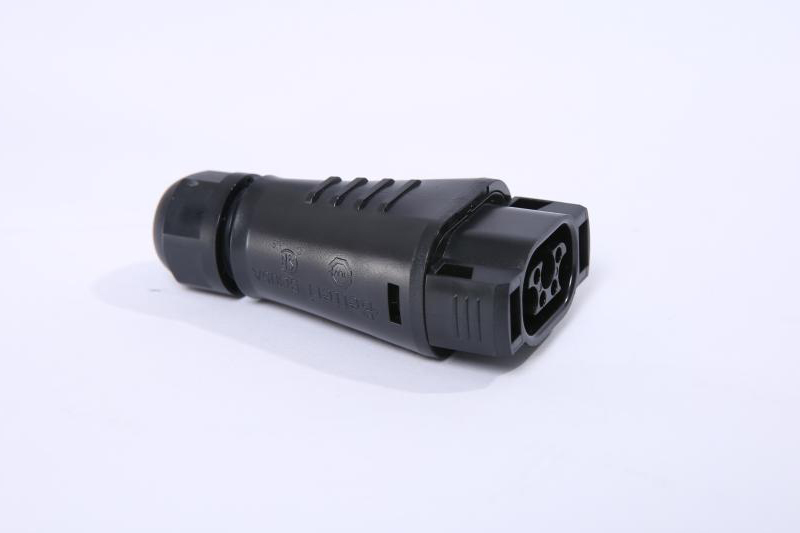

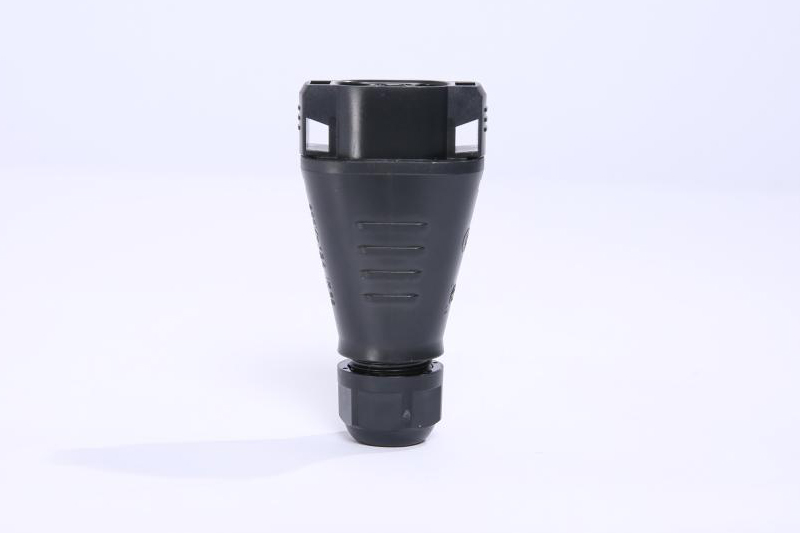

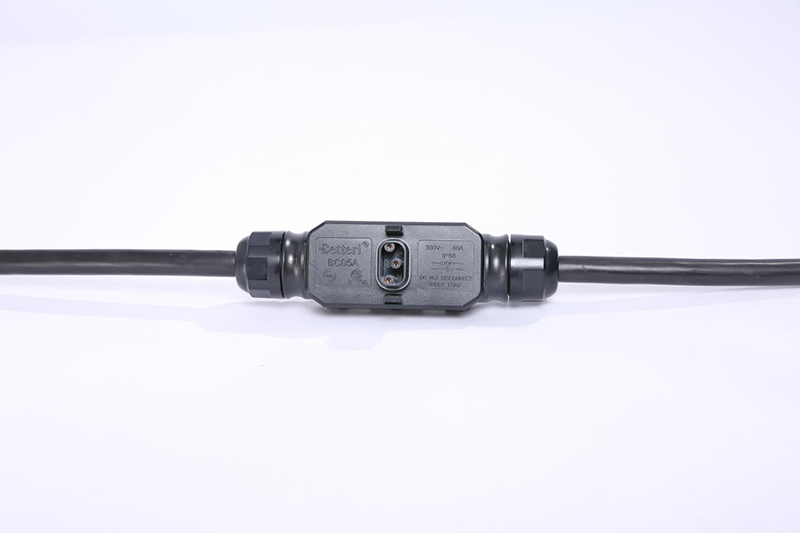

      Conector solar BC05A (3-pin)
      Conector solar BC05A (3-pin)
    Parámetros técnicos

    General

    Número de pin 2P+PE
    Corriente nominal del cable principal 40A (Utiliza cable de cobre de 10AWG/6mm²))
    Voltaje nominal del cable principal 300V
    Corriente nominal del cable de ramificación 12A (Utiliza cable de cobre de 16AWG/1.5mm²)
    Voltaje nominal del cable de ramificación 300V
    Resistencia de contacto ≤5mΩ
    Voltaje soportado de frecuencia de potencia 1500V AC
    Categoría de sobretensión Ⅲ
    Grado de contaminación cerrada 2(adaptada)
    Índice de protección IP68(1m, 1h)
    Fuerza de tracción 20~50N
    Grado de inflamabilidad UL94-V0
    Temperatura nominal -40℃~+85℃

    Datos de conexión

    Especificación del cable aplicable Línea principal: 14/12/10AWG; derivaciones: 16/18AWG
    Diámetro externo del cable aplicable Línea principal: 10~13mm; derivaciones: 7~9.5mm
    Sistema de cierre Encaje/Snap(8mm)

    Tipo de conexión

    Conexión del cable principal Por tornillo
    Conexión del cable de derivación Crimpado

    Material

    Material de la carcasa PPE
    Material del terminal Aleación de cobre-zinc
    Tratamiento de la superficie del terminal Línea principal: estañada; línea secundaria: enchapada en oro
    Material de sellado Goma siliconada

    Normas

    PPP 59015A:2013 Estándar de prueba TUV
    ANSI/UL6703-2017 Estándar de prueba CSA
    Conforme a las normas RoHS Sí

    Medidas

    Longitud 150mm
    Ancho 40mm
    Alto 110mm
    Método de cableado
    Conector solar BC05A (3-pin)

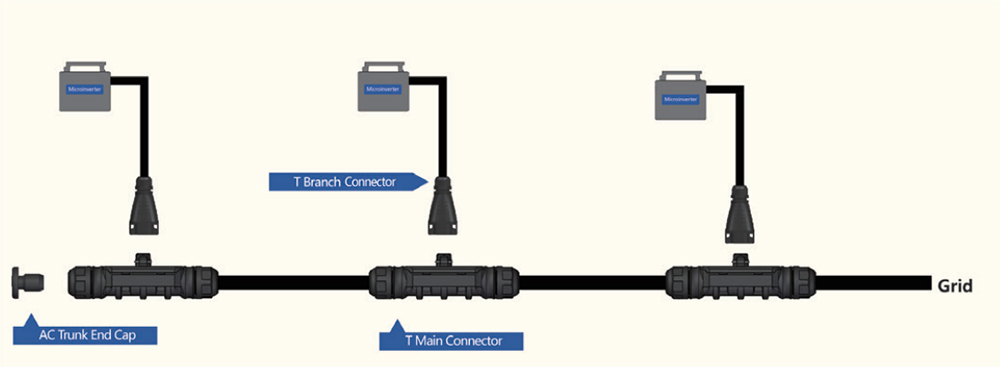

    Método de cableado (para multi-inversor)

    Conector solar BC05A (3-pin)

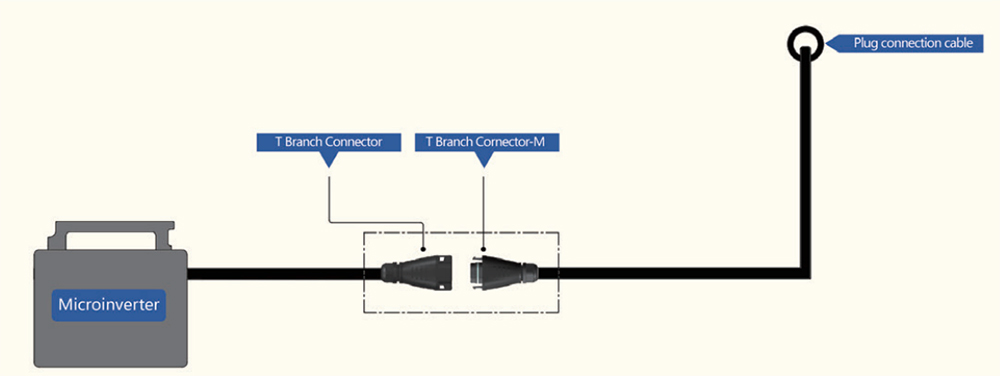

    Método de cableado (para un micro inversor)

    Betteri fabrica y distribuye conectores y accesorios completamente certificados para todo tipo de sistemas fotovoltaicos. Tenemos una amplia experiencia en el área de componentes electrónicos para sistemas solares. Nuestro servicio integral incluye brindar las mejores soluciones y productos para ayudarlo a completar el trabajo de los sistemas de interconexión fotovoltaica.
