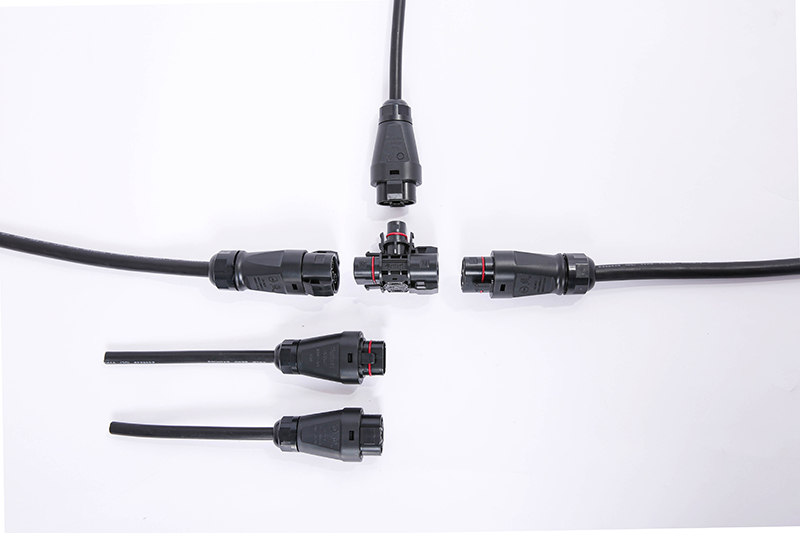

Conector solar en forma de T (para micro inversor), BC05C

Conector solar en forma de T (para micro inversor), BC05C
  • Conector solar en forma de T (para micro inversor), BC05C
  • Conector solar en forma de T (para micro inversor), BC05C
  • Conector solar en forma de T (para micro inversor), BC05C
  • Conector solar en forma de T (para micro inversor), BC05C
    • Consulta

    El conector solar modelo BC05C es un conector circular desarrollado por Betteri para cumplir con las necesidades del mercado de microinversores fotovoltaicos. Funciona bien con nuestro conector BC05A anterior y es adecuado para inversores de mayor potencia. Este conector solar cuenta con un diseño de conexión rápida que elimina la necesidad de cableado manual en el sitio, lo que ofrece más flexibilidad, facilidad de uso y seguridad. Esto facilita la configuración y combinación de microinversores, ideales para instalaciones solares tanto domésticas como comerciales.

    • Conector solar en forma de T (para micro inversor), BC05C
    • Conector solar en forma de T (para micro inversor), BC05C
    • Conector solar en forma de T (para micro inversor), BC05C
    • Conector solar en forma de T (para micro inversor), BC05C
    • Especificación del cable principal: 300V, 40A(10AWG);
    • Especificación del cable de derivación: 300V, 12A(16AWG);
    • Color: Negro
    • Certificados:
      Conector solar en forma de T (para micro inversor), BC05C
      Conector solar en forma de T (para micro inversor), BC05C
    Parámetros técnicos

    General

    Número de pin 2P+PE
    Corriente nominal del cable principal 40A (Cable de cobre de 10AWG/6mm²)
    Voltaje nominal del cable principal 300V
    Corriente nominal del cable de ramificación 12A (Cable de cobre de 16 AWG/1.5mm²)
    Voltaje nominal del cable de ramificación 300V
    Resistencia de contacto ≤5mΩ
    Voltaje soportado de frecuencia de potencia 1500V AC
    Categoría de sobretensión Ⅲ
    Grado de contaminación cerrada 2(adaptada)
    Índice de protección IP68(1m, 1h)
    Fuerza de tracción 20~50N
    Grado de inflamabilidad UL94-V0
    Temperatura nominal -40℃~+85℃

    Datos de conexión

    Especificación del cable aplicable Cable principal: 14/12/10AWG; cable de derivación: 16/18AWG
    Diámetro externo del cable aplicable Cable principal: 10~13mm; Cable de derivación: 7~9.5mm
    Sistema de cierre Encaje/Snap

    Tipo de conexión

    Conexión del cable principal Crimpado
    Conexión del cable de derivación Crimpado

    Material

    Material de la carcasa PPE
    Material del terminal Aleación de cobre-zinc
    Tratamiento de la superficie del terminal Línea principal: estañada; línea secundaria: enchapada en oro
    Material de sellado Goma siliconada

    Normas

    PPP 59015A:2013 Estándar de prueba TUV
    ANSI/UL6703-2017 Estándar de prueba CSA

    Medidas

    Longitud 230mm
    Ancho 40mm
    Alto 134mm

    Betteri fabrica y distribuye conectores y accesorios completamente certificados para todo tipo de sistemas fotovoltaicos. Tenemos una amplia experiencia en el área de componentes electrónicos para sistemas solares. Nuestro servicio integral incluye brindar las mejores soluciones y productos para ayudarlo a completar el trabajo de los sistemas de interconexión fotovoltaica.
